数控液压摆式剪板机

型号：QC12K

基础信息

产品详细信息

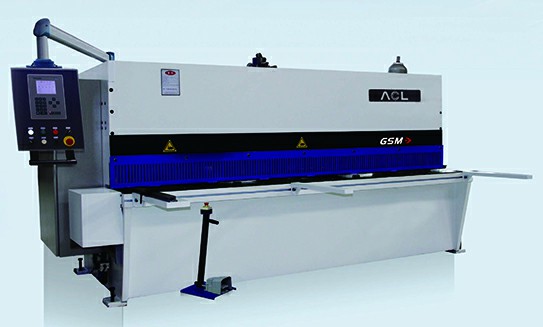

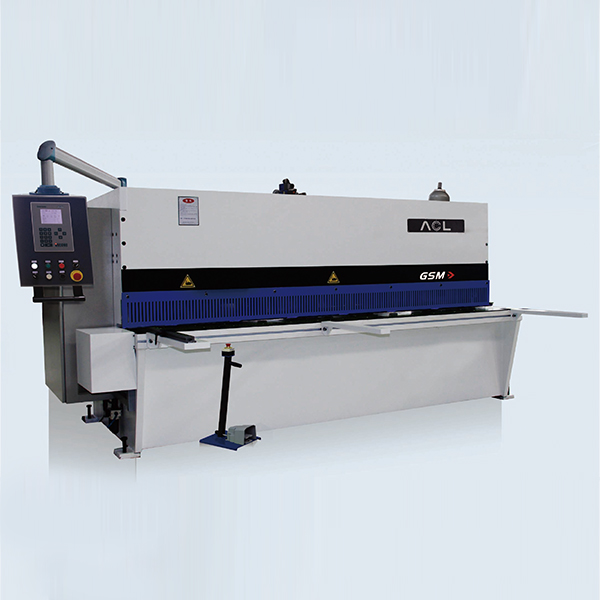

数控液压摆式剪板机

1、本机采用全钢焊接结构，有足够的强度及刚性，并通过高温退火消除内应力，保证机身的整体精度。
2、采用大型落地镗铣床，用一次加工法，作精密加工，以确保加工精度。
3、液压摆式结构，上刀架回程装置，采用氮气缸式，回程速度快。
4、液压系统采用整体式逻辑回路，经由顺序阀控制，动作平稳，噪音低，维护简单。
5、采用德国力士乐液压阀控制刀板运行。
6、压料装置采用整体回路及独立式并列压紧缸。当板料不平时，可自由伸缩压紧在板料上，且压紧力也可随板料材质及厚度调整，不伤板面。
7、采用偏心机构，以刻度转盘的方式手动调整刃口间隙，操作简易，以适应不同板厚及材质的剪切需要。
8、灯光线影对线装置，便于画线剪切。

电气控制集中可靠，具体如下：

◆动力设施均设于机身内，通过控制面板的按钮，进行操作来控制和实现。
◆设有脚踏开关，可通过其直接对剪切动作进行操作，方便快捷。
◆主要电气元件选用施耐德产品。
◆电气与机械联锁的带开关活动式安全防护栏，可保护操作者的安全，并能清楚的看到剪切的情形，既安全，又方便。
◆采用断路器来对控制电路的短路进行保护。
◆电机的过载和短路，通过空气开关进行保护。

液压系统安全可靠

◆液压系统集成块设有直动式安全溢流阀，以确保准确的压力调整。
◆为保护油泵的安全，在泵头处特设有管式单向阀，以避免油压对泵体的冲击。
◆上下刀采用优质材料，并全部经热处理，以确保其具有足够的硬度及较长的使用寿命。
◆滚球式工作台及前托料架，送料方便，并保证工件在运行时不被划伤。
◆数控后挡料装置采用高性能伺服电机及驱动，精密滚珠丝杆与直线导轨，传动定位精度 ≤±0.1mm。
◆数控系统采用剪板机专用数控系统.

技术参数

型号	厚度(мм)	长度(мм)	立柱间距(мм)	剪切次数(CYCLE/MIN)	后挡料距离(мм)	剪切角度(°)	工作台高度(мм)	喉口深度(мм)	功率(KW)	油箱容量(L)	重量(KG)
QC12K-4X2500	4	2500	2710	25	800	1.5	800	250	7.5	240	4800
QC12K-4X3200	4	3200	3410	20	800	1.5	800	250	7.5	290	6400
QC12K-4X6000	4	6000	6190	10	800	1.5	850	250	11	290	16000
QC12K-6X2500	6	2500	2720	20	800	1.5	800	250	7.5	240	5500
QC12K-6X3200	6	3200	3420	18	800	1.5	800	250	7.5	290	6600
QC12K-6X4000	6	4000	4220	15	800	1.5	800	250	7.5	388	8900
QC12K-6X5000	6	5000	5620	12	800	1.5	850	250	11	380	14000
QC12K-6X6000	6	6000	6230	10	800	1.5	850	250	11	380	-
QC12K-8X2500	8	2500	2760	14	800	1.5	800	250	11	240	6000
QC12K-8X3200	8	3200	3460	12	800	1.5	800	250	11	380	8500
QC12K-8X4000	8	4000	4260	10	800	1.5	800	250	11	380	9800
QC12K-8X5000	8	5000	5255	8	800	1.5	850	250	11	380	16000
QC12K-8X6000	8	6000	6225	6	800	1.5	850	250	11	380	22000
QC12K-12X2500	12	2500	2755	12	800	1.5	810	320	18.5	290	9500
QC12K-12X3200	12	3200	3465	9	800	1.5	810	320	18.5	400	12500
QC12K-12X4000	12	4000	4265	7	800	1.5	810	320	18.5	450	15000
QC12K-12X5000	12	5000	5275	6	800	1.5	850	320	18.5	450	23500
QC12K-12X6000	12	6000	6245	5	800	1.5	1000	320	18.5	450	33000
QC12K-16X2500	16	2500	2755	7	800	2.5	810	320	22	290	12000
QC12K-16X3200	16	3200	3485	6	800	2.5	810	320	22	400	15500
QC12K-16X4000	16	4000	4285	5	800	2.5	810	320	22	450	19500
QC12K-16X5000	16	5000	5275	4	800	2.5	1000	320	22	450	30000
QC12K-16X6000	16	6000	6265	4	1000	2.5	1010	320	22	450	46000
QC12K-20X2500	20	2500	2785	6	1000	2.5	850	320	37	330	18000
QC12K-20X3200	20	3200	3485	5	1000	2.5	830	320	37	430	22000
QC12K-20X4000	20	4000	4285	5	1000	2.5	830	320	37	480	25000
QC12K-25X2500	25	2500	2805	5	1000	2.5	850	320	45	330	19500
QC12K-25X3200	25	3200	3505	5	1000	2.5	850	320	45	330	26000
QC12K-25X4000	25	4000	4305	4	1000	2.5	1000	320	45	480	32000
QC12K-32X2500	32	2500	2905	4	1000	3.5	1000	320	55	330	35000
QC12K-32X3200	32	3200	3605	4	1000	3.5	1000	320	55	400	40000
QC12K-32X4000	32	4000	4405	3	1000	3.5	1150	320	55	480	46000
