WA67K 扭力同步数控折弯机
基础信息
产品详细信息

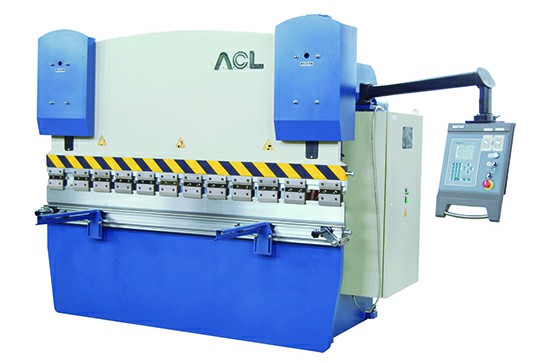

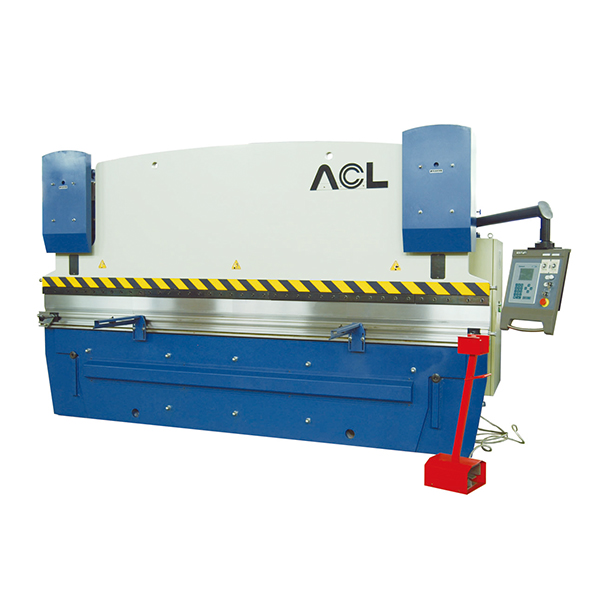

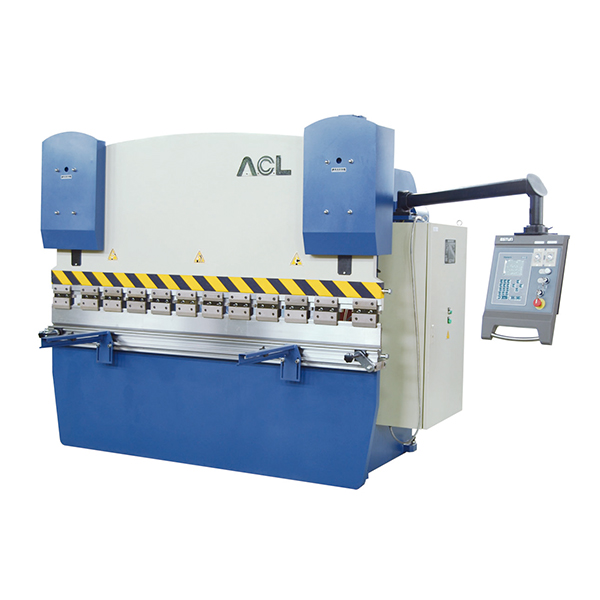

WA67K 扭力同步数控折弯机
◆机架采用全钢焊接结构，有足够的强度及刚性，并通过时效处理，保证机机床长久使用的整体精度。
◆采用大型落地镗铣床，用一次加工法，作精密加工，以确保加工精度。
◆通过两个油缸来实现滑块的上下运动。
◆ 滑块同步机构采用机械式扭力轴同步，稳定可靠。
◆ 配瑞士CYBELEC DNC60或荷兰DA41折弯机专用数控系统和伺服电机，
◆ 设有上斜块式局部补偿机构。
◆ 为确保工件的加工精度，特设有液压式下工作台挠度补偿机构。(工作台由三块组成，其中中间部分为主工作台，前后二块用于工作台挠度补偿，通过下工作台油缸进行加凸运动，从而完成液压补偿动作)。
◆ 随机配标准上、下模壹套。
◆ 配有前托料架，方便板料的存放和运送。
◆ 机器液压集成系统采用德国力士乐产品，主要油缸密封件均采用日本NOK产品，主要低压电气元件采用施耐德产品，以确保设备的稳定性和使用寿命。
技术参数
|
型号 |
弯曲力(KN) |
最大工作长度(MM) |
立柱距离(MM) |
开启高度(MM) |
剪切次数(MM) |
主电源(KW) |
油量(L) |
速度(MM/S) |
尺寸(MM) |
重量(KG) |
||
|
方法 |
操纵 |
返回 |
||||||||||
|
WA67K-40X1500 |
40 |
1500 |
1250 |
365 |
125 |
4 |
160 |
60 |
9.5 |
60 |
1600X1280X2080 |
3100 |
|
WA67K-50X2200 |
50 |
2200 |
1700 |
365 |
125 |
4 |
210 |
60 |
9.5 |
60 |
2300X1290X2080 |
3520 |
|
WA67K-50X2500 |
50 |
2500 |
2000 |
365 |
125 |
4 |
210 |
60 |
8.5 |
60 |
2600X1320X2230 |
3920 |
|
WA67K-63X2500 |
63 |
2500 |
2000 |
385 |
125 |
5.5 |
230 |
100 |
10 |
60 |
2600X1320X2300 |
4430 |
|
WA67K-63X3200 |
63 |
3200 |
2700 |
385 |
125 |
5.5 |
230 |
100 |
10 |
60 |
3300X1320X2300 |
5200 |
|
WA67K-80X2500 |
80 |
2500 |
2000 |
385 |
125 |
5.5 |
230 |
100 |
10 |
60 |
2600X1385X2380 |
4690 |
|
WA67K-80X3200 |
80 |
3200 |
2700 |
385 |
125 |
5.5 |
280 |
100 |
10 |
60 |
3300X1385X2380 |
5500 |
|
WA67K-100X2500 |
100 |
2500 |
2000 |
430 |
160 |
7.5 |
400 |
100 |
10 |
100 |
2600X1500X2490 |
6320 |
|
WA67K-100X3200 |
100 |
3200 |
2700 |
430 |
160 |
7.5 |
480 |
100 |
10 |
100 |
3300X1500X2490 |
7270 |
|
WA67K-100X4100 |
100 |
4100 |
3300 |
430 |
160 |
7.5 |
580 |
100 |
10 |
100 |
4200X1500X2490 |
8470 |
|
WA67K-100X5100 |
100 |
5100 |
4400 |
430 |
160 |
7.5 |
580 |
100 |
10 |
100 |
5820X1680X2630 |
11500 |
|
WA67K-125X2500 |
125 |
2500 |
2000 |
430 |
160 |
11 |
400 |
100 |
11 |
100 |
2600X1635X2560 |
7500 |
|
WA67K-125X3200 |
125 |
3200 |
2700 |
430 |
160 |
11 |
480 |
100 |
11 |
100 |
3300X1635X2560 |
8340 |
|
WA67K-125X4100 |
125 |
4100 |
3300 |
430 |
160 |
11 |
580 |
100 |
11 |
100 |
4200X1635X2560 |
9480 |
|
WA67K-125X5100 |
125 |
5100 |
4400 |
430 |
160 |
11 |
580 |
100 |
11 |
100 |
5200X1720X2930 |
13500 |
|
WA67K-160X2500 |
160 |
2500 |
2000 |
430 |
160 |
11 |
400 |
100 |
10 |
100 |
2600X1720X2530 |
8000 |
|
WA67K-160X3200 |
160 |
3200 |
2700 |
430 |
160 |
11 |
480 |
100 |
10 |
100 |
3300X1720X2530 |
9270 |
|
WA67K-160X4100 |
160 |
4100 |
3300 |
430 |
160 |
11 |
580 |
100 |
10 |
100 |
4200X1720X2530 |
10800 |
|
WA67K-160X5100 |
160 |
5100 |
4400 |
430 |
160 |
11 |
580 |
100 |
10 |
100 |
5200X1820X2990 |
16000 |
|
WA67K-160X6100 |
160 |
6100 |
5400 |
430 |
160 |
11 |
650 |
100 |
10 |
100 |
6100X1820X3000 |
19920 |
|
WA67K-200X2500 |
200 |
2500 |
2000 |
450 |
200 |
15 |
400 |
100 |
9 |
100 |
2700X1780X2740 |
10690 |
|
WA67K-200X3200 |
200 |
3200 |
2700 |
450 |
200 |
15 |
480 |
100 |
9 |
100 |
3410X1780X2740 |
12210 |
|
WA67K-200X4100 |
200 |
4100 |
3300 |
450 |
200 |
15 |
580 |
100 |
9 |
100 |
4200X1780X2740 |
13810 |
|
WA67K-200X5100 |
200 |
5100 |
4600 |
450 |
200 |
15 |
650 |
100 |
9 |
100 |
5200X1800X2850 |
19700 |
|
WA67K-200X6100 |
200 |
6100 |
5400 |
450 |
200 |
15 |
750 |
100 |
9 |
100 |
6300X1800X3100 |
23260 |
|
WA67K-250X2500 |
250 |
2500 |
2000 |
450 |
200 |
18.5 |
400 |
100 |
10 |
100 |
2700X1830X2810 |
12500 |
|
WA67K-250X3200 |
250 |
3200 |
2700 |
450 |
200 |
18.5 |
480 |
100 |
10 |
100 |
3420X1830X2810 |
13780 |
|
WA67K-250X4100 |
250 |
4100 |
3300 |
450 |
200 |
18.5 |
580 |
100 |
10 |
100 |
4250X1830X2810 |
15610 |
|
WA67K-250X5100 |
250 |
5100 |
4600 |
450 |
200 |
18.5 |
650 |
100 |
10 |
100 |
5200X1900X2900 |
21560 |
|
WA67K-250X6100 |
250 |
6100 |
5400 |
450 |
200 |
18.5 |
750 |
100 |
10 |
100 |
6200X1900X3150 |
23880 |
|
WA67K-320X3200 |
320 |
3200 |
2700 |
520 |
250 |
22 |
700 |
80 |
9 |
80 |
3500X2150X3245 |
18100 |
|
WA67K-320X4100 |
320 |
4100 |
3300 |
520 |
250 |
22 |
800 |
80 |
9 |
80 |
4400X2150X3430 |
20050 |
|
WA67K-320X5100 |
320 |
5100 |
4600 |
520 |
250 |
22 |
900 |
80 |
9 |
80 |
5400X2150X3600 |
28160 |
|
WA67K-320X6100 |
320 |
6100 |
5400 |
520 |
250 |
22 |
1000 |
80 |
9 |
80 |
6400X2150X3700 |
33300 |
